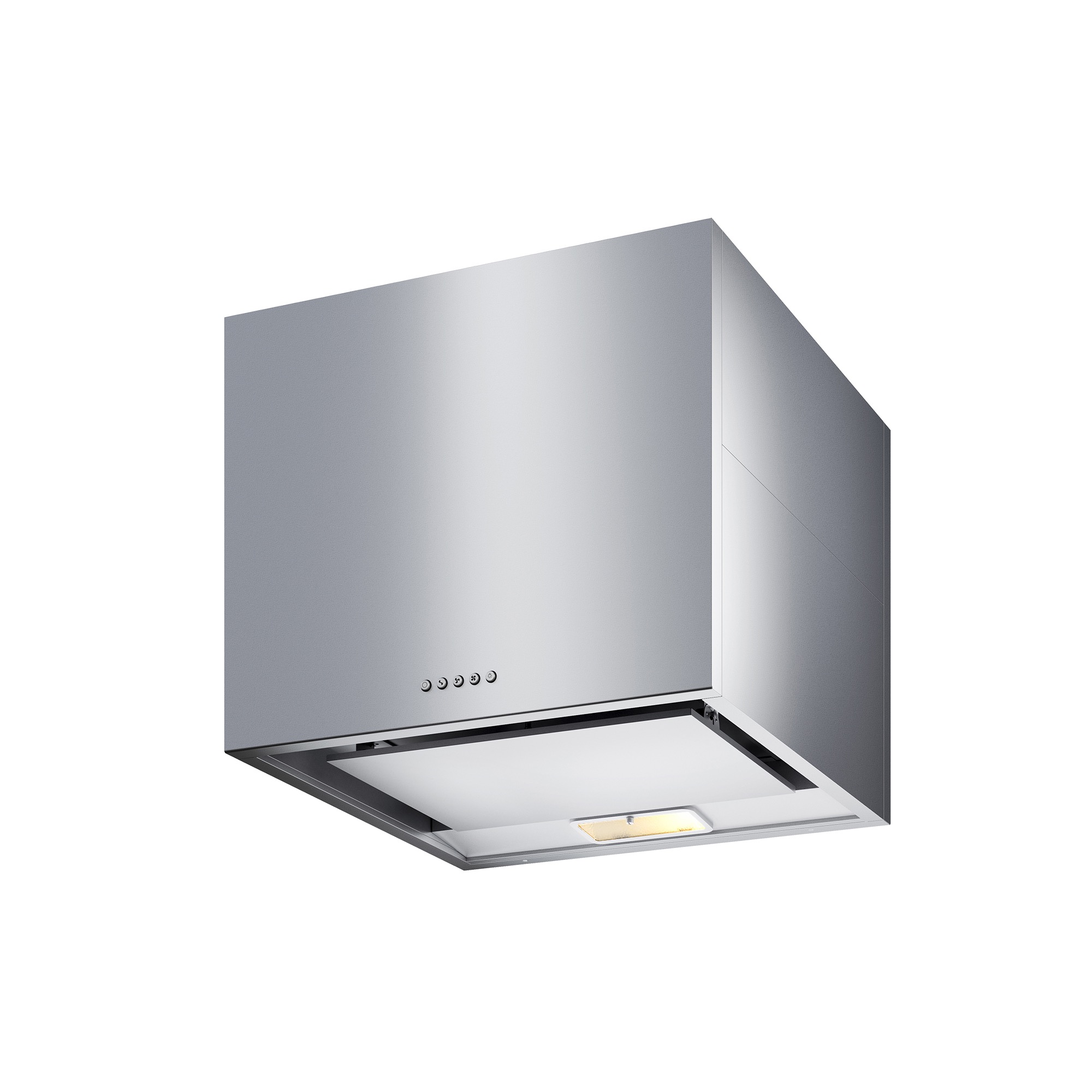

キューブ型レンジフード 照明付き W600×H500 シルバー

図面(PDF) 図面(DXF) 天井吊りパーツ H500 仕様書(PDF) L型ダクト 図面(PDF) 取扱説明書 取付説明書 電動ダンパー用出力線資料 電動密閉式シャッター資料

キッチンのレイアウトをすっきりと見せたい方におすすめのキューブ型のレンジフードです。アイランドキッチンなどで、宙に浮かぶようにレンジフードを設置したい時でも、余計な主張をせず、空間に馴染みます。

吸い込み部に付いている「整流板」の効果で吸い込み速度が上がり、油煙を効率良く吸い込みます。

フィルターは、亜鉛メッキ鋼板製。スリット状の細かい隙間が、微小な油の粒子までしっかりとキャッチします。さらに、ファンシークリーン仕上げが油汚れをはじくので、お手入れもとても手軽で簡単です。

ファンはシロッコファンを搭載していますので、風の強い場所や、ダクト（排気管）が長くなる場所でもお使いいただけます。

• こちらは照明が付いているタイプになります。

設置方法によって本体に付属するパーツが異なるため、本体とパーツのセット価格が変わります。事前に設置する場所の状況を確認し、ご注文時に設置方法をお選びください。

• 設置方法が「正面壁付け・片側壁あり」の場合は横幕板が1枚、「正面壁付け・両側壁なし」の場合は横幕板が2枚、「天井吊り・壁なし」の場合はセンターキット（後ふた1枚・天吊り金具）がそれぞれ付属されます。「正面壁付け」には横幕板・センターキットは付属しません。
• 横幕板が付かない場合、両側面の上部が空き、正面パネルのみ高さがH500mmとなります。
• 吊りボルトは付属していません。現場状況に合わせて別途ご手配ください。

• 日曜・祝日を除く、9:00～17:30の間で路線便によるお届けとなります。お届け時間帯のご指定や事前連絡はできません。「路線便」に関する詳しい内容は、こちらの資料をご確認ください。

• 4tトラックが進入できない狭小道路や、路肩へ停車できない場合、トラックが停車可能な場所での車上渡しになります。また、営業所止めになる場合もあります。

• 荷揚げや建物内への搬入作業は承れません。

• 持ち戻り不可のため、再配達には別途費用が発生することがあります。

• 各所管の消防署によって規定が異なるため、必ず各所管消防法、火災予防条例に基づく処理をしてください。また機器の離隔距離は、各コンロメーカーの取扱説明書や施工説明書を参照し、設置基準を守って正しく設置してください。

• 設置工事は承っておりません。商品のみの販売となります。

• 機器の設置および付帯工事は有資格者が行う必要がありますので、必ず専門業者へご依頼ください。

• レンジフード本体の取り付けには固定用下地やボルトが必要です。

• シンナー・ベンジン・ミガキ粉・アルカリ性洗剤などは塗装面を傷めたり、剥がれの原因となるので使用しないでください。

• 受注生産品のため、注文後の変更は承れません。

• メーカー保証は1年間となります。

• 不具合や故障が発生した場合には、納品時に梱包材へ同封されている「取扱説明書」に記載されている連絡先までご連絡ください。保証期間内でも、操作ミスや設置不備による故障の場合は、費用が発生することがあります。

標準の仕様では上方排気となっていますので、後方または左右の方向に排気ダクトを取り付けたい場合は、L型ダクトをオプションで追加してください。

レンジフード側に100Vの出力線を付けることで、壁面やダクト内部に設置された市販の電動ダンパーとレンジフードのON/OFFが連動できるようになります。レンジフード停止時にダンパーを閉じ、給・排気のロスを防ぎます。

（通常必須な加工ではありません。工務店・設計ご担当者の判断により、現場の状況に応じて必要な場合に選択してください。）

※ レンジフード本体の製作時に加工する必要があるため、ご注文後の追加はできません。

レンジフードのON/OFFと連動して排気口のシャッターが電動で開閉するようになります。運転停止時には、シャッターが閉まり外気や騒音の侵入を防ぎ、熱損失も減らせます。

（通常必須な加工ではありません。工務店・設計ご担当者の判断により、現場の状況に応じて必要な場合に選択してください。）

• レンジフード本体の製作時に加工する必要があるため、ご注文後の追加はできません。
