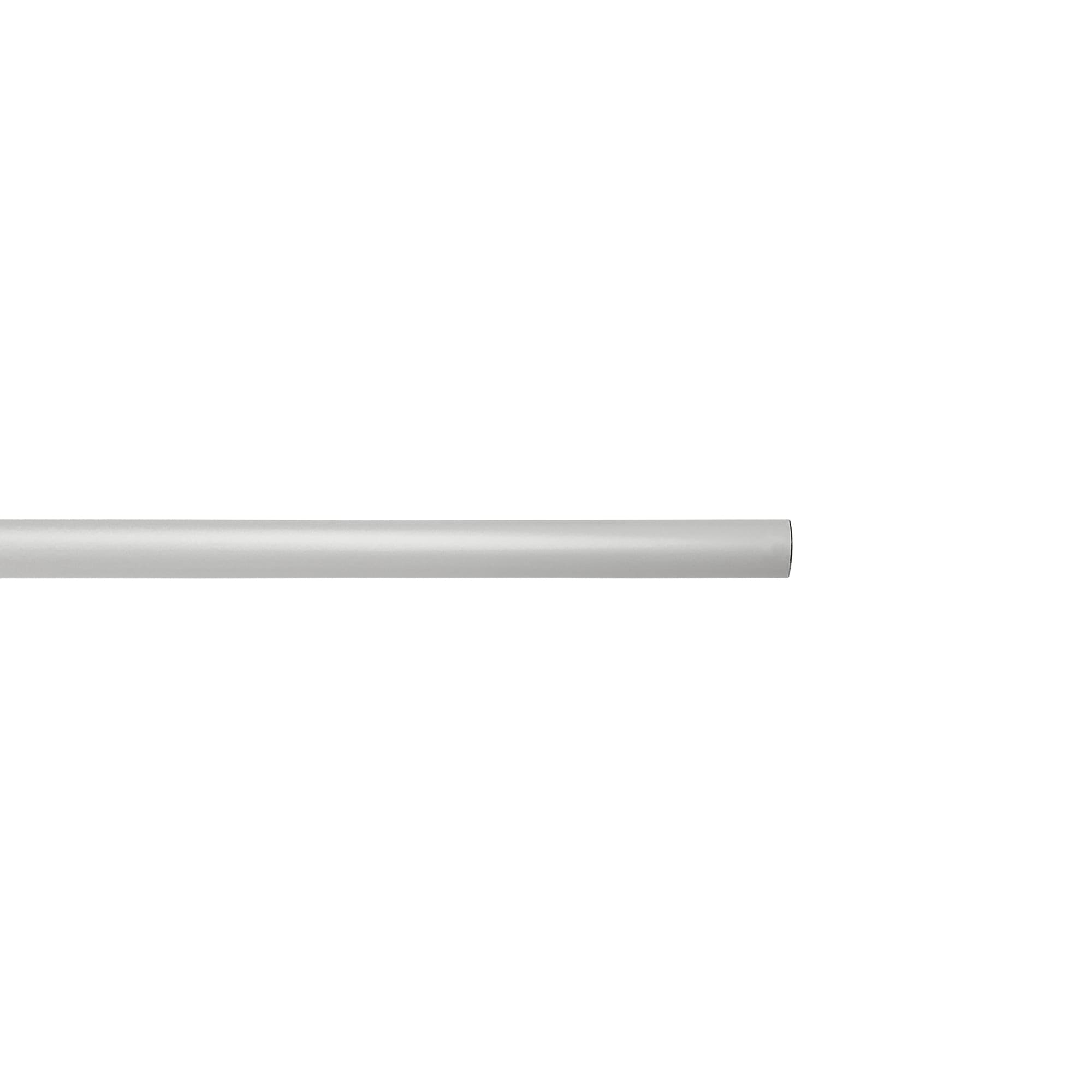

アイアンハンガーパイプ 水平パイプ L1000 ホワイト

各パーツ図面(PDF) 取扱説明書 組み合わせパターン（コの字型） 組み合わせパターン（L型）

toolboxで好評中の「アイアンハンガーパイプ」をお客様自身で組み合わせ方を自由にアレンジできるように、パーツ単体のバラ売りも行っています。こちらは水平パイプの商品ページです。

「水平パイプ」は、その名の通り水平方向にパイプを渡すためのものです。専用のフランジやエルボと組み合わせてご利用ください。

天井や棚から吊る方向のパイプは「吊りパイプ」をお使いください。（水平パイプは、吊りパイプの代わりにはなりません。）

表記している長さ「L1000」は水平パイプの実寸法です。エルボやフランジを組み合わせた後の仕上がり寸法ではないのでご注意ください。

T型エルボ・90°エルボに差し込んだパイプの端部から、15mm足した位置に直角する筒の中心（芯）がきます。フランジは5mmのストッパーが付いていますので、フランジ1個に対して5mmを足した寸法が仕上がり寸法になります。

例えば、パイプの片側に90°エルボを使って、反対側にはフランジを使う場合、パイプの長さ「1000mm」に「15mm」と「5mm」を足した寸法「1020mm」が仕上がり寸法となります。仕上がり寸法と実寸法の関係性は「各パーツ図面」の資料をご確認ください。

耐荷重は、一般的なステンレス製のハンガーパイプと同等とお考えください。

・パイプのたわみ強度 ： 1本あたり 20kg程度（L1000の場合）
・フランジ耐荷重（壁面へ設置の場合） ： 1個あたり 20kg程度

• 製品自体の耐荷重よりも、設置する対象材の材質や、その対象材に適したビスやボルトの使用が耐荷重に影響します。

肉厚「t1.9mm」のパイプを使用しているため、通常のパイプカッターでの長さ調整は難しい商品です。

パイプの長さに合わせて設置するか、サイズオーダーに対応しているセット販売品をご検討ください。

もし、パイプを現場カットされる場合は、強力なパイプカッターを使用して頑張ればなんとかカットすることは可能です。

• 表面は焼付塗装という強度のある塗装で仕上げていますが、鋭利な物などの摩耗によって塗膜が剥がれる場合があります。

• 設置の際は、連結金物であるT型エルボやフランジとパイプを六角ボルトでしっかりと締めて固定してください。

• 壁付けも可能です。下地にしっかりと取り付けることが大前提ですが、壁からの出幅がある場合には、強度が弱まりますのでご注意ください。

• フランジの取付面を、床と水平に加工していただく必要があります。傾斜天井に設置するためのパーツは取り扱っていませんので、フランジの取付面が床と水平になるように取付箇所を加工するなどでご対応ください。

• パイプの端部やボルト部分は、素手で触ると怪我をする恐れがあるので、取り付けの際は作業グローブを着用してください。

• 耐荷重は目安であり保証ではありません。形状や長さ、設置する箇所の材質などによって変わるので、安全に配慮して設置してください。

• 本品は、室内用です。屋外での使用はおすすめできません。
