アイアンハンガーパイプ T型貫通エルボ ホワイト

各パーツ図面(PDF) 取扱説明書

toolboxで好評中の「アイアンハンガーパイプ」をお客様自身で組み合わせ方を自由にアレンジできるように、パーツ単体のバラ売りも行っています。こちらはT型貫通エルボの商品ページです。

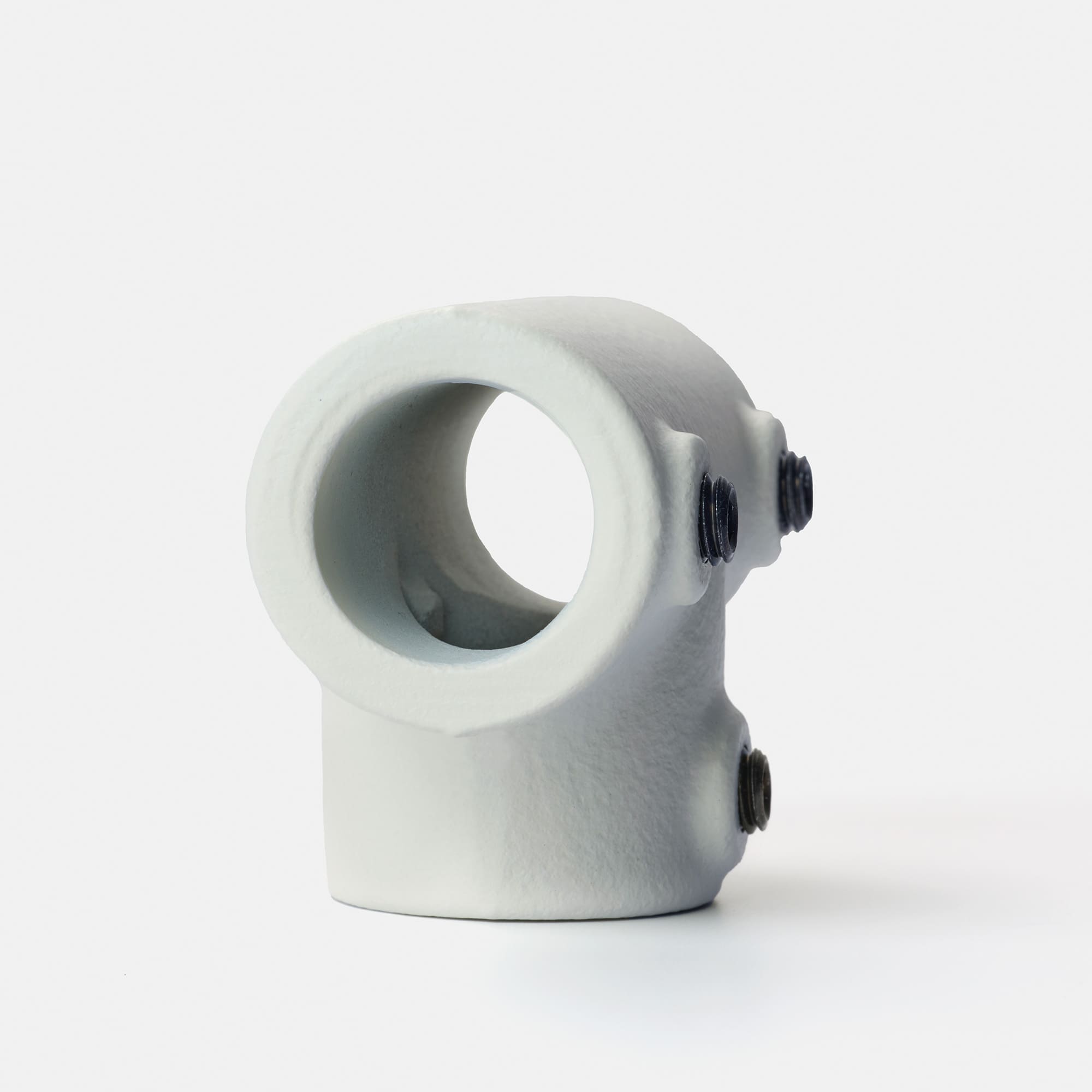

「T型貫通エルボ」は、パイプとパイプを直角に連結するためのものです。専用の水平パイプや吊りパイプと組み合わせてご利用ください。

「T型連結エルボ」が2本のパイプを水平に結合した上で、もう1本のパイプを決まった位置で垂直に分岐させるのに対して、「T型貫通エルボ」は1本のパイプを貫通させることができるので、もう1本の垂直に分岐させるパイプの位置を自由に調整することができます。

「T型貫通エルボ」は、短手方向の筒の中にストッパーとなるツノがあり、直角に分岐させるパイプを20mm飲み込ませて使います。一方で、長手方向にはストッパーがないので、水平パイプを貫通させてお使いください。

短手方向から差し込んだパイプの端部から15mm足した位置に直角する筒の中心（芯）がきます。

組み立てた後の仕上がり寸法とパイプ寸法の関係性は「各パーツ図面」の資料をご確認ください。

T型貫通エルボにパイプを20mm飲み込ませて、ボルトでしっかりと固定することで、T型連結エルボと同等の使い方ができます。

• 表面は焼付塗装という強度のある塗装で仕上げていますが、鋭利な物などの摩耗によって塗膜が剥がれる場合があります。

• 設置の際は、連結金物であるT型エルボやフランジとパイプを六角ボルトでしっかりと締めて固定してください。

• 壁付けも可能です。下地にしっかりと取り付けることが大前提ですが、壁からの出幅がある場合には、強度が弱まりますのでご注意ください。

• フランジの取付面を、床と水平に加工していただく必要があります。傾斜天井に設置するためのパーツは取り扱っていませんので、フランジの取付面が床と水平になるように取付箇所を加工するなどでご対応ください。

• パイプの端部やボルト部分は、素手で触ると怪我をする恐れがあるので、取り付けの際は作業グローブを着用してください。

• 本品は、室内用です。屋外での使用はおすすめできません。
