オーダーフレームキッチン 壁付け型 シンクM

図面(PDF) 図面(DXF) 排水トラップ図面 設置説明書 コンロ対応表 水栓対応表

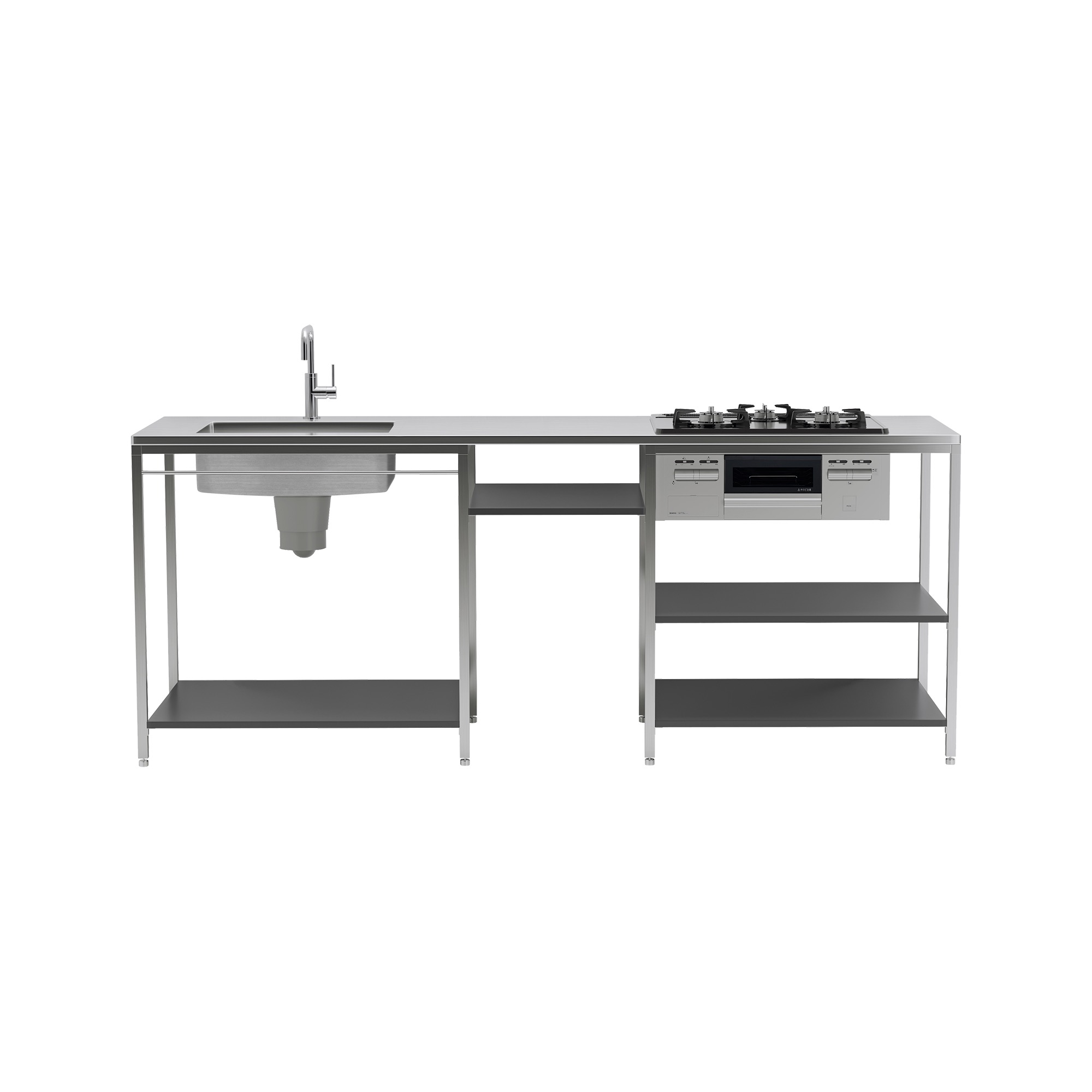

ステンレス製の天板とフレームで構成されたキッチンです。家具のようなスケール感から生まれる軽さとラフさが、キッチンを空間に馴染ませます。

収納扉も引き出しも、側板もなし。業務用キッチンのようなストイックさですが、業務用キッチンは特有の無骨さがあります。そして、扉も引き出しもなくしたフレームだけのキッチンは圧迫感がなく、空間に開放感を与えてくれます。

こちらは奥行き650mmの壁付け型で、シンクは少し小さめのMサイズ（W520×D410mm）。

フレームだけで構成されているので、横揺れしやすい構造になっています。正面壁の下地に対してキッチンをしっかりと固定してお使いください。床への固定も忘れずに。

キッチンの幅（間口）を2100〜2400mmの間から「10mm」単位でオーダーできます。また、天板のステンレスの仕上げを「ヘアライン仕上」と「バイブレーション仕上」の2種類から選べます。

オーダーフレームキッチンのシンクに合う、ステンレス製の「水切りラック」を別売りしています。

• バイブレーション仕上げはステンレスの表面に小さな傷をランダムに入れて仕上げるもので、最終工程で表面の仕上げを行っています。納品後すぐはステンレスの表面皮膜が安定していない場合があり、微量のステンレス粉末が残ることから、お掃除の際に布巾が黒ずんだり天板に輪染みができやすい状態となっています。使い始めは特にこまめに水分を拭き取っていただき、また表面をこすり過ぎないようにしてください。しばらく使用していくと、表面に皮膜ができて安定します。

• 製作寸法は、数ミリの誤差が生じる場合があります。

• シンク裏には結露防止カバー（グレーのクッション材）が貼り付けられているため、ステンレス材がむき出しにはなりません。

• シンク裏の結露防止カバーは、丁寧に貼ってあるものではありません。また、現場で剥がすことが非常に困難な接着剤が使用されています。

• 日曜・祝日を除く、9:00～17:30の間で路線便によるお届けとなります。お届け時間帯のご指定や事前連絡はできません。「路線便」に関する詳しい内容は、こちらの資料をご確認ください。

• 4tトラックが進入できない狭小道路や、路肩へ停車できない場合、トラックが停車可能な場所での車上渡しになります。また、営業所止めになる場合もあります。

• 天板、フレーム脚、棚板は別便でのお届けとなります。

• 持ち戻り不可のため、再配達には別途費用が発生することがあります。

• ご注文前に、搬入経路を必ずご確認ください。

• 荷揚げや建物内への搬入作業は承れません。

• 必ず床に固定してください。

• 排水トラップより先の配管や蛇腹ホースは付属していませんので、現場で別途ご用意ください。

• 各所管の消防署によって規定が異なるため、必ず各所管消防法、火災予防条例に基づく処理をしてください。また機器の離隔距離は、各コンロメーカーの取扱説明書や施工説明書を参照し、設置基準を守って正しく設置してください。

• 取り付けには固定用下地が必要です。

• 機器の設置および付帯工事は有資格者が行う必要がありますので、必ず専門業者へご依頼ください。

• 設置工事は承っておりません。商品のみの販売となります。

キッチン本体と一緒に、オーダー画面からオプションで水栓とコンロをまとめて注文できます。こちらのシンクサイズに合う水栓を11種類、コンロはグリルレスタイプ3種類・グリル付きタイプ4種類の計7種類ご用意しました。

レンジフードは、商品シリーズ別の一覧ページ をご覧いただき、お好みのものをお選びください。

もちろん機器は別途ご用意いただいてもOKです。ただし、水栓とコンロは天板の開口サイズが合わないと設置できませんので、必ず開口サイズを確認してから機器を選定するようにしてください。

• 機器はオプションでまとめてご注文できますが、キッチン本体とは別便でお届けとなります。
• 機器の詳しい仕様は、各機器の商品ページをご確認ください。

• 水栓穴径（φ37mm）の寸法は変更できません。
• 異なる寸法の水栓穴が必要な場合は、水栓穴「不要」でご注文いただき、現場で穴あけ加工を行ってください。（シンク奥の天板裏へは木下地が貼り付けられています。）

■ 水栓穴の追加をご希望の場合

2レバータイプの水栓や浄水器の設置のために、水栓穴が2つ以上必要な場合は、1箇所あたり＋￥3,300 で追加することもできます。

こちらはオーダー画面では選択できませんので、ご注文時の「通信欄」に「水栓穴の追加希望」と追記し、ご希望の穴の位置と径を記した図面データのアップロードをお願いします。追って加工費分の追加請求についてご案内メールをお送りします。

図面は、「資料ダウンロード」にあるPDFデータをご活用ください。穴の位置と径は手書きで構いません。

• コンロ開口（560×460mm）の寸法は変更できません。
• これらのコンロは全てキッチン本体に埋め込むビルトインタイプです。卓上コンロを設置予定の場合は、コンロ開口「不要」でご注文ください。
• ガスコンロは「都市ガス」の商品ページをリンクしていますが、「プロパンガス」もご用意しています。
