定格 | 15A/125V |
---|---|
サイズ | W116×H120×T6.5mm |
素材 | アルミダイカスト(プレート) 鉄、素地(ボルト) |
用途 | 照明用 |
付属品 | 片切・3路両用トグルスイッチ(4路非対応)×3個、取付用ボルト(M4×45mm)×4本、リングターミナル(圧着端子)、ターミナルキャップ(絶縁キャップ) |
「パチッ」と響く小気味よい音とその操作感、誰かについ自慢したくなるようなインダストリアルな見た目をしたトグルスイッチです。兄弟商品の「トグルスイッチ」と比べて、6.5mmと厚みがあり、アルミダイカストの少しくすんだ表情が特徴。
アルミダイカスト(ダイキャスト)とは、溶かしたアルミ合金を金型に圧入し、瞬時に成形した製品のこと。精度が高く大量生産向きのため、自動車の関連部品などで多く選ばれ、日本の高度経済成長を支えてきました。
大量生産と聞くと、なんとなく規格通りで均質なイメージがあるかもしれませんが、このダイカストトグルスイッチは違います。
金属なのにツルピカせず、アルミの合金が溶けて混じり固まった複雑で深みのある表情。新品なのに昔から工場の奥で眠っていたかのような、光が鈍く反射する「マットな質感」が魅力です。

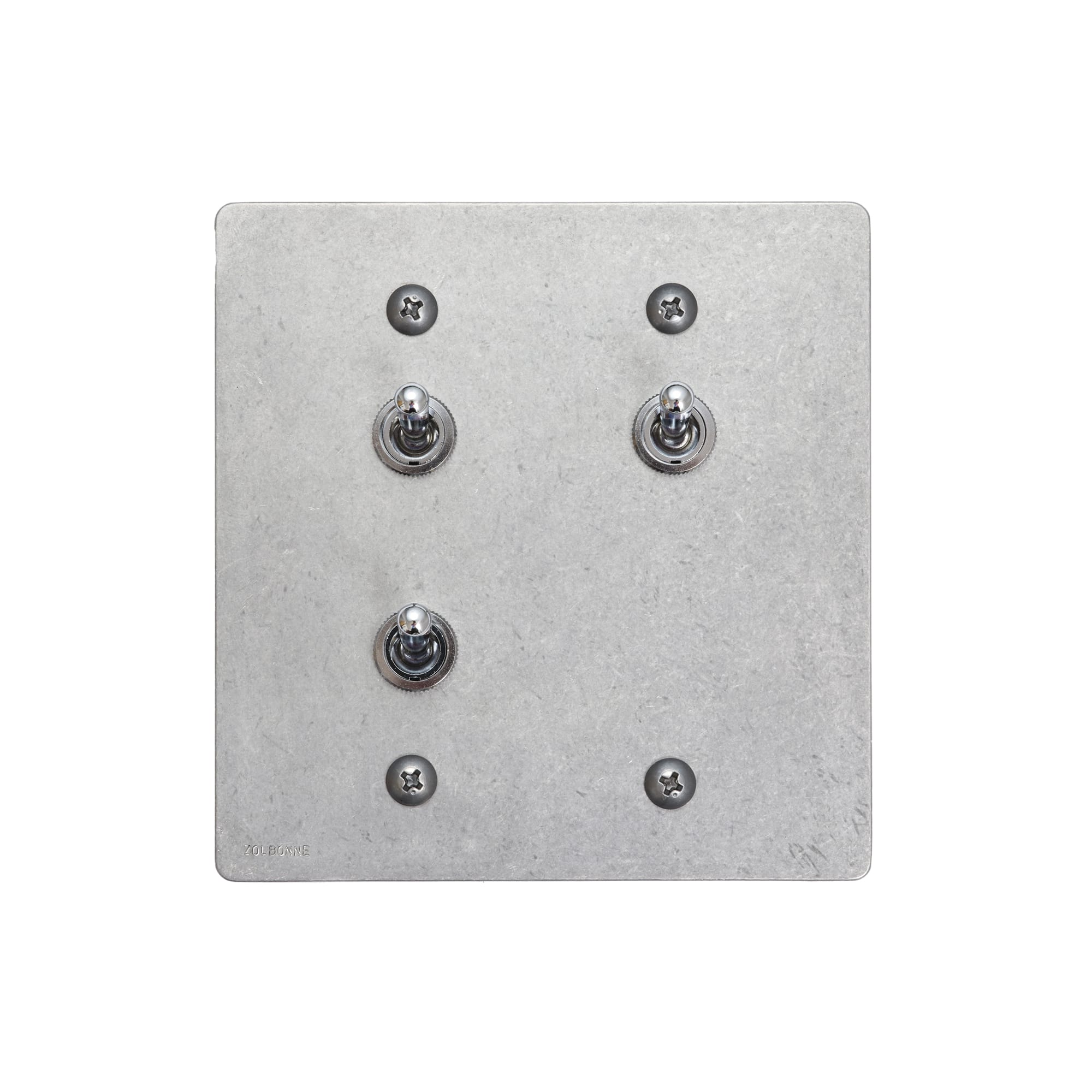

こちらは正方形のプレートに3つのスイッチが並んだタイプ。
取り付けで必要となる埋込スイッチボックス(深型の2連用)は付属していませんので、現場にて別途ご用意ください。
スイッチプレートだけでなく、スイッチ自体も取り替えますので、取り付けはお近くの電気工事士さんへご依頼ください。

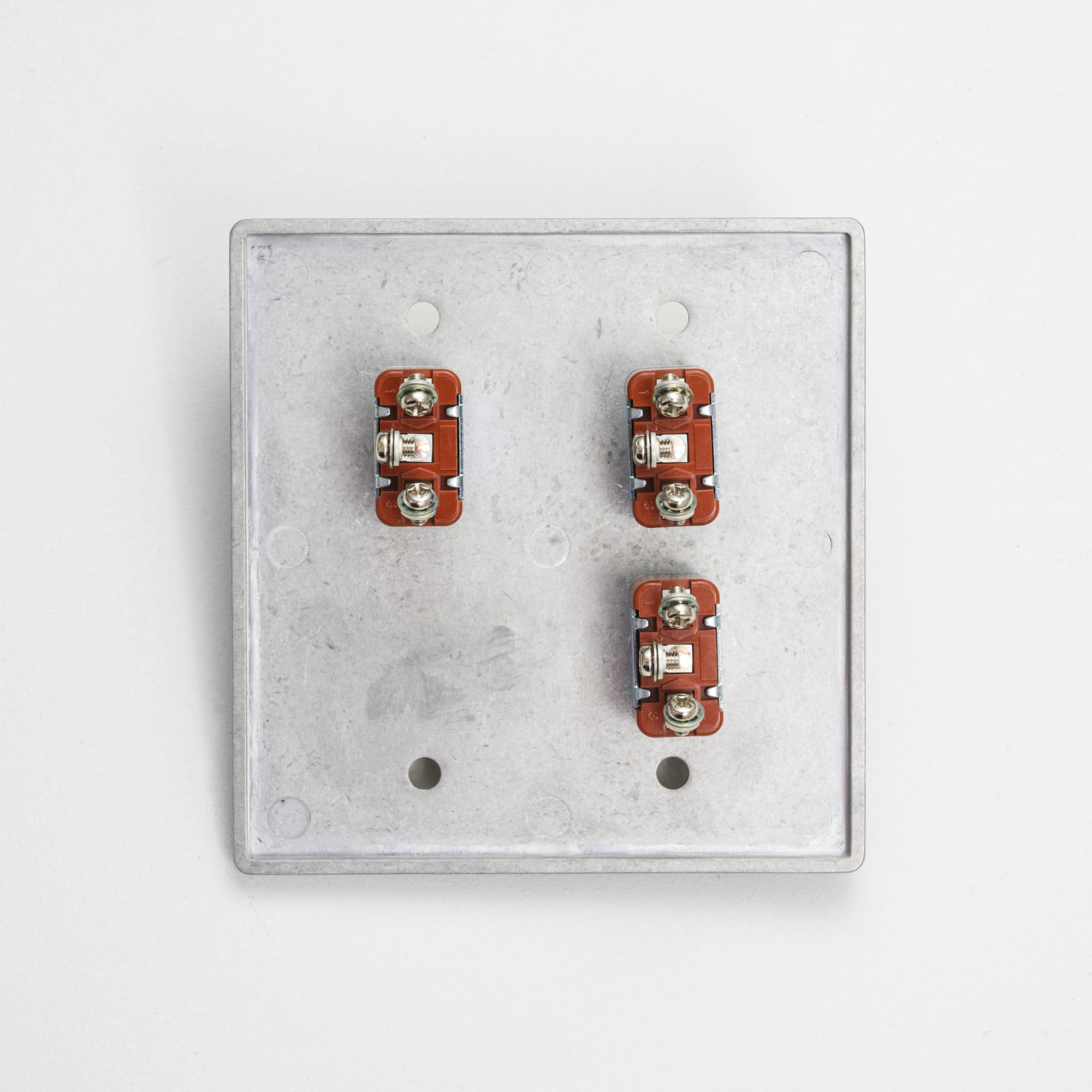

結線部が露出する構造のため、C型はさみ金具ではなく埋込スイッチボックスを用いての取り付けをおすすめします。
内部の機械の構造上、浅型の埋込スイッチボックスには取り付けができない可能性が高いですので、深型の埋込スイッチボックスをご用意ください。
取付用ボルトをきつく締めすぎると、アルミプレートに傷がつく場合がありますのでお気をつけください。ドライバーを使い、手で締めていただくことをおすすめします。
接地端子(アース)は、接地された電線を確実に結線してください。結線および接地が不十分な場合、コンセントに接続された負荷機器が漏電した時、感電の原因となります。
本品は、通常のハンダで結線するようなトグルスイッチと違い、「PSE(電気用品安全法)」をクリアしたネジ固定タイプのスイッチを使用しています。この仕様は経済産業省にも確認し、家庭用照明での使用に問題はないと返答をもらっています。基本的に、埋込スイッチボックスがあることが前提ではありますが、確実に圧着した端子をしっかりと固定していただき、ボックスの中に大きなゴミや水が入り込まないように設置して、接続する器具の容量が規定より超えないようにお使いください。
アルミプレートのみの販売はしておりません。
