アイアンハンガーパイプ コの字型-天井吊セット H500 ブラック

図面(PDF) 取扱説明書

toolboxで好評中の「アイアンハンガーパイプ」パーツセットの商品ページです。

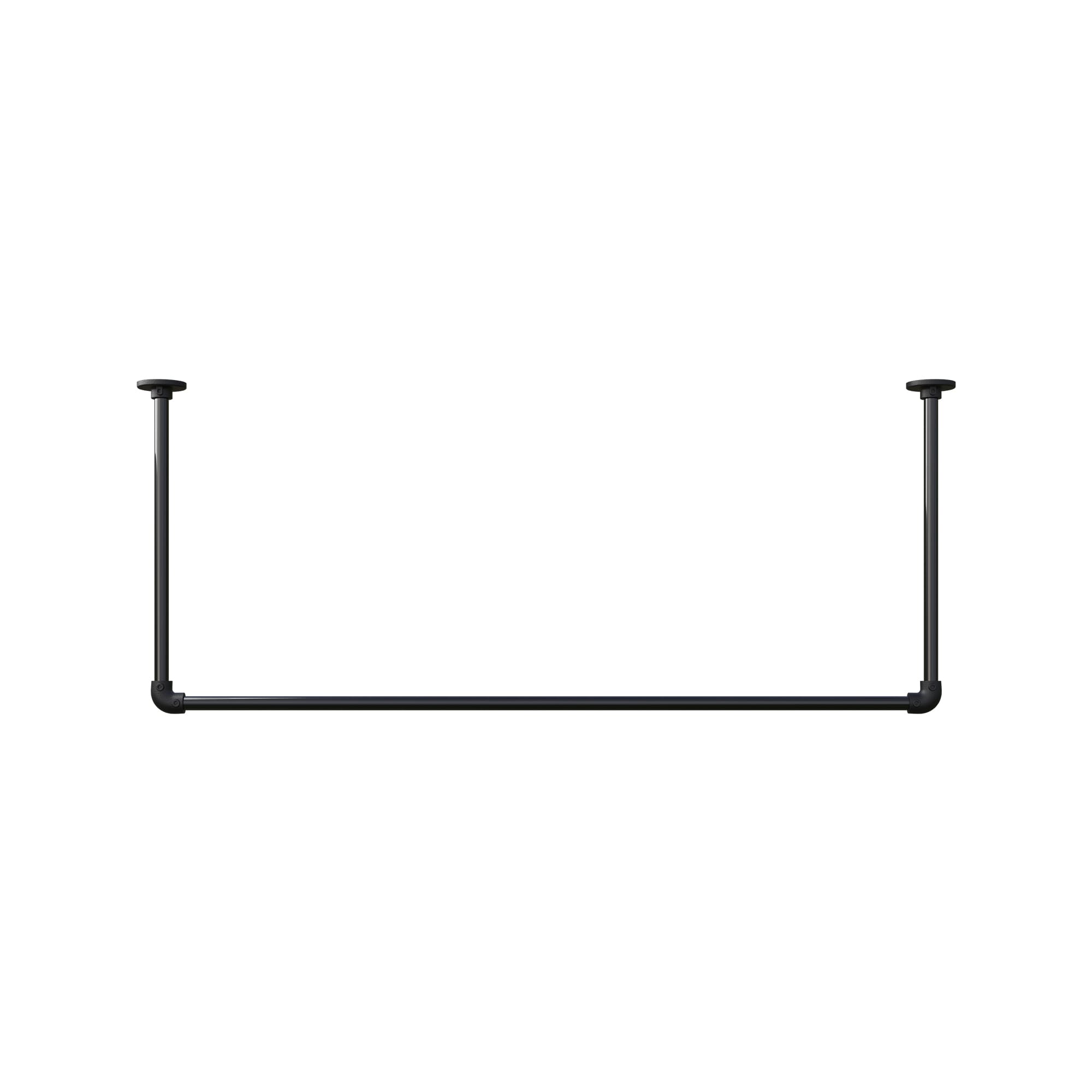

こちらはコの字型-天井吊セット。組み立て後の高さは500mm、幅は530/1030/1430mmの3サイズから選択可能です。

こちらの商品は吊りパイプ・水平パイプ・フランジ・90°エルボのセット商品です。

水平パイプは、L500/1000/1400の3サイズの中から必ず1本お選びください。

商品名に表記している長さ「H500」は、エルボやフランジを組み合わせた後の仕上がり寸法で、パイプの実寸法は「L480」です。

設置する前に組み立てが必要な商品です。商品が届いたら内容物を確認し、組み立てをお願いします。

・水平パイプ　×　1本
・吊りパイプ（落下防止穴開き）　×　2本
・フランジ　×　2個
・90°エルボ　×　2個
・取付用ビス（45mm）　×　8本
・六角ボルト
・L型六角レンチ（M8用）

耐荷重は、一般的なステンレス製のハンガーパイプと同等とお考えください。

・パイプのたわみ強度 ： 1本あたり 20kg程度
・フランジ耐荷重（吊り下げ設置の場合） ： 1個あたり 10kg程度

• 製品自体の耐荷重よりも、設置する対象材の材質や、その対象材に適したビスやボルトの使用が耐荷重に影響します。
• 特に吊り部分は十分な強度が発揮されるよう、設置には十分ご注意ください。
• クローゼット内などへの設置で、衣類を目一杯かけることが想定される場合には、パイプのたわみを考慮して幅は「1000mm」以下にすることをおすすめします。

• 表面は焼付塗装という強度のある塗装で仕上げていますが、鋭利な物などの摩耗によって塗膜が剥がれる場合があります。

• 設置の際は、連結金物であるT型エルボやフランジとパイプを六角ボルトでしっかりと締めて固定してください。

• フランジの取付面を、床と水平に加工していただく必要があります。傾斜天井に設置するためのパーツは取り扱っていませんので、フランジの取付面が床と水平になるように取付箇所を加工するなどでご対応ください。

• 耐荷重は目安であり保証ではありません。形状や長さ、設置する箇所の材質などによって変わるので、安全に配慮して設置してください。

• 取り付けには固定用下地が必要です。

• 本品は、室内用です。屋外での使用はおすすめできません。
