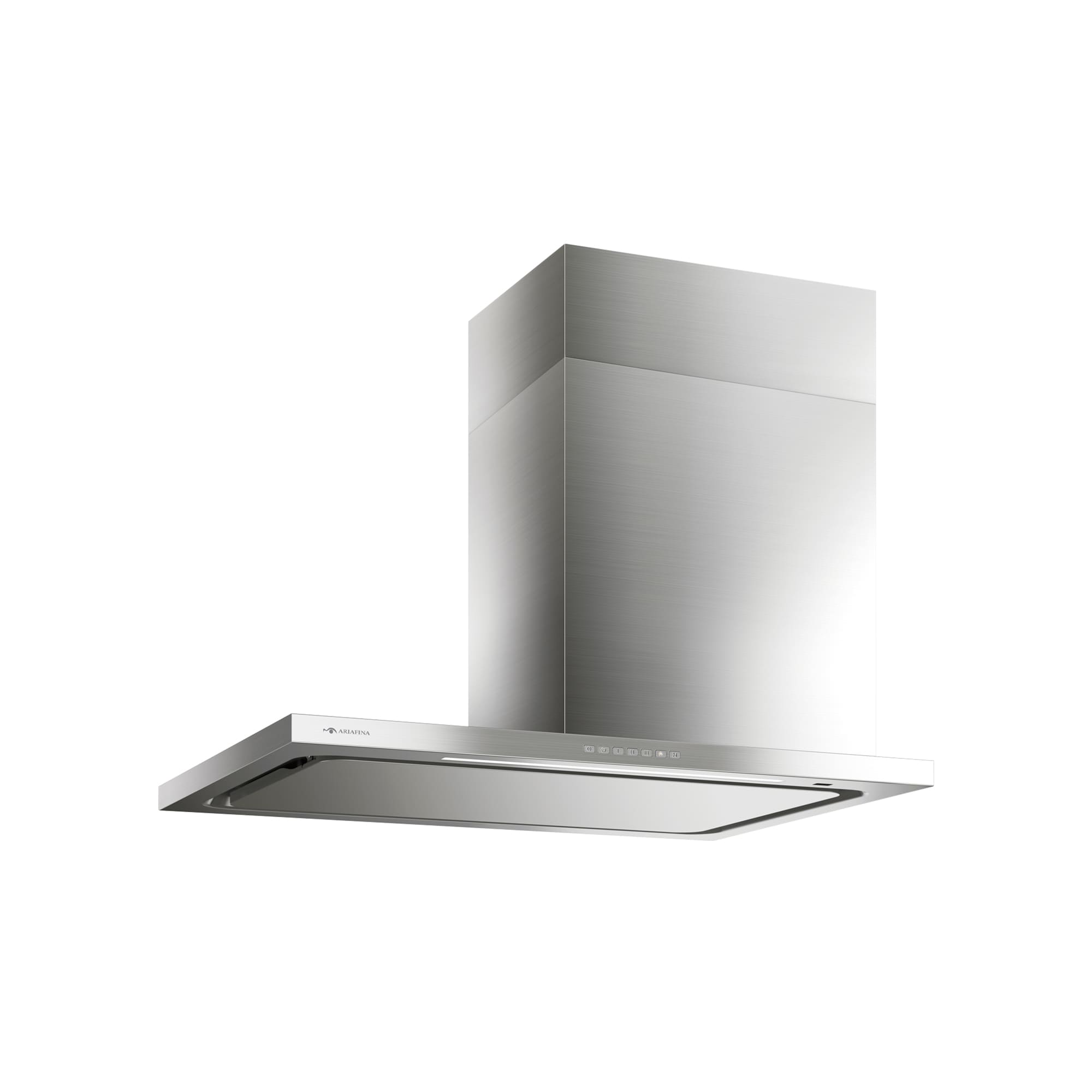

薄型レンジフード 側面壁付け型 W900 ステンレス スリムタイプ

図面(PDF) 図面(DXF) 施工説明書 取扱説明書 レギュラータイプ・スリムタイプの機能一覧表 電動ダンパー用出力線資料 電動密閉式シャッター資料

フードの幅が900mmあるので、3口から4口のシステムキッチン向けコンロも十分に覆える大きさで、しっかり油煙をキャッチします。

フラットなパネル形状でファンに付着した油はオイルトレーに回収されるため、面倒なフィルターのお手入れは不要で、目詰まりによる吸引力の低下もありません。

こちらはステンレス スリムタイプの側面壁付け型ですので、「正面壁付け型」、「アイランド型」をご希望の方は、それぞれの商品ページをご確認ください。

またトラディショナルな形状のマウント型として、「側面壁付け型 W900 ステンレス レギュラータイプ」も別途ご用意があります。

• 側面壁付け型のみ、ダクトカバーはオプションで別売りではなく、レンジフード本体に付属されています。

• 日曜・祝日を除く、9:00～17:30の間で路線便によるお届けとなります。お届け時間帯のご指定や事前連絡はできません。「路線便」に関する詳しい内容は、こちらの資料をご確認ください。

• 4tトラックが進入できない狭小道路や、路肩へ停車できない場合、トラックが停車可能な場所での車上渡しになります。また、営業所止めになる場合もあります。

• 荷揚げや建物内への搬入作業は承れません。

• 持ち戻り不可のため、再配達には別途費用が発生することがあります。

• 排気方向は上方・後方排気です。（後方排気の場合はL型ダクトを使用）

• 各所管の消防署によって規定が異なるため、必ず各所管消防法、火災予防条例に基づく処理をしてください。また機器の離隔距離は、各コンロメーカーの取扱説明書や施工説明書を参照し、設置基準を守って正しく設置してください。

• 設置工事は承っておりません。商品のみの販売となります。

• 機器の設置および付帯工事は有資格者が行う必要がありますので、必ず専門業者へご依頼ください。

• レンジフード本体の取り付けには固定用下地やボルトが必要です。

• 不具合や故障が発生した場合には、納品時に梱包材へ同封されている「取扱説明書」に記載されている連絡先までご連絡ください。保証期間内でも、操作ミスや設置不備による故障の場合は、費用が発生することがあります。

標準仕様は上方排気（天井方向）となっていますので、後方排気（壁方向）として設置したい場合は、オプションのL型ダクトを一緒にご注文ください。

• 天井が高い場合、ダクト上部用の塞ぎ板を別途手配することも可能です。ご希望の方は「この商品について問い合わせる」からお問い合わせください。

標準仕様の昼光色（5000K）から電球色（2700K)へ変更が可能です。

• レンジフード本体の製作時に加工する必要があるため、ご注文後の追加はできません。

レンジフード側に100Vの出力線を付けることで、壁面やダクト内部に設置された市販の電動ダンパーとレンジフードのON/OFFが連動できるようになります。レンジフード停止時にダンパーを閉じ、給・排気のロスを防ぎます。

（通常必須な加工ではありません。工務店・設計ご担当者の判断により、現場の状況に応じて必要な場合に選択してください。）

レンジフードのON/OFFと連動して排気口のシャッターが電動で開閉するようになります。運転停止時には、シャッターが閉まり外気や騒音の侵入を防ぎ、熱損失も減らせます。

（通常必須な加工ではありません。工務店・設計ご担当者の判断により、現場の状況に応じて必要な場合に選択してください。）
